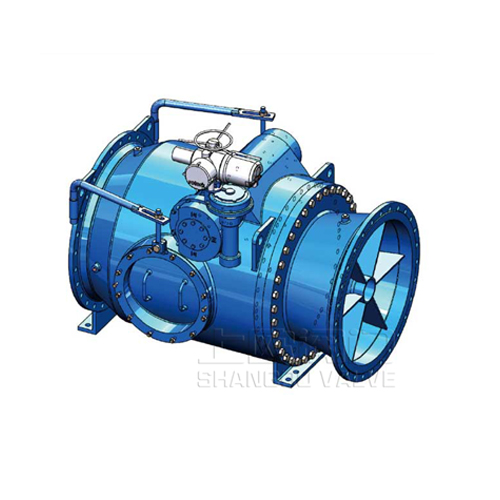

多噴孔套筒閥

產品簡述：
該閥主要由閥體、噴管、套筒閘、擺臂、滑塊、閥座、出口管、整流器、驅動機構（手/電動）等部件組成，通過套筒閘在噴管上的軸向移動來控制出流噴孔數量，從而控制閥門的過流量。閥出口設置有整流器，該閥采用小孔對撞消能的原理，在閥內消能，不會產生氣蝕和有害振動。

更新時間：2021-10-21 13:53:16
瀏覽次數：892

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
適用工況
產品特點
產品實物圖

產品概述

該閥主要由閥體、噴管、套筒閘、擺臂、滑塊、閥座、出口管、整流器、驅動機構（手/電動）等部件組成，通過套筒閘在噴管上的軸向移動來控制出流噴孔數量，從而控制閥門的過流量。閥出口設置有整流器，該閥采用小孔對撞消能的原理，在閥內消能，不會產生氣蝕和有害振動。

適用工況

該閥一般適用于氣蝕指數不小于0.1且壓差不大于120m的工況，常作為水池進水調流閥、管線中段減壓閥多噴孔套筒閥等使用。

工況氣蝕指數的計算方法見：《氣蝕指數計算公式》。

生產口徑：DN200～DN300

壓力等級：PN6～PN40

出流方式：錐形小孔對撞消能后出流

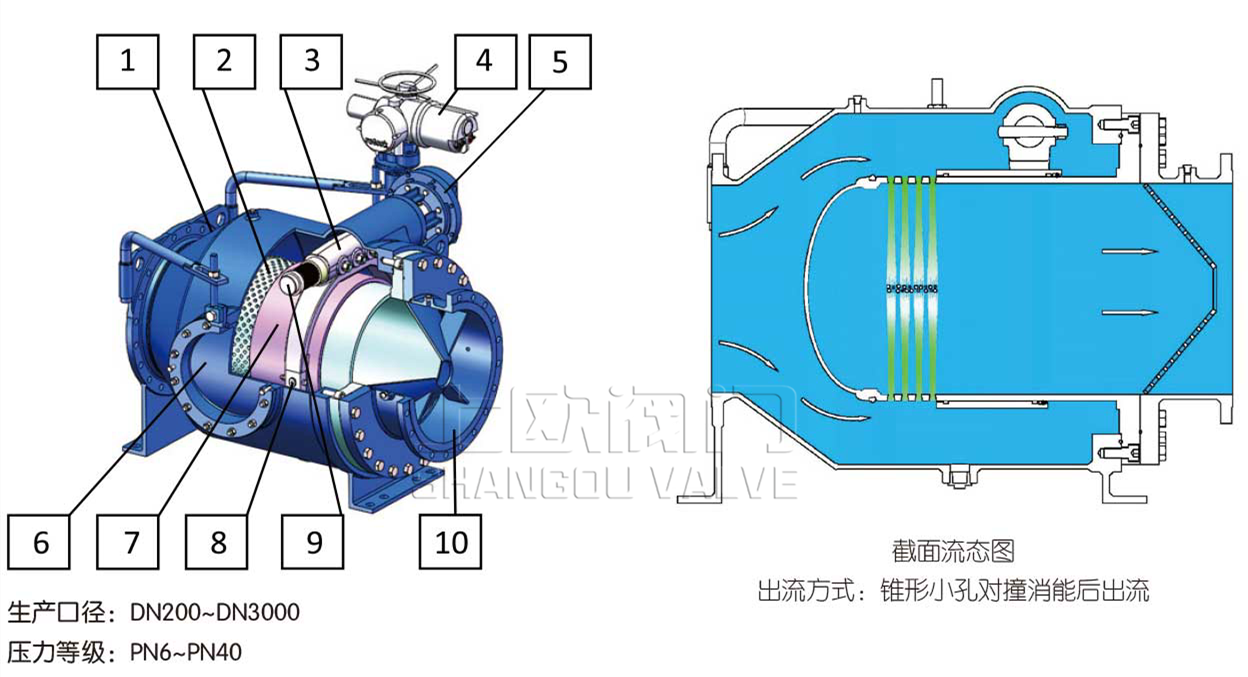

主要零件及材質（表二）

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	結構鋼	6	人孔蓋	結構鋼
2	噴管	不銹鋼	7	套筒閘	不銹鋼
3	搖臂	不銹鋼/球墨鑄鐵	8	滑塊	高力銅
4	電動頭	進口品牌	9	閥軸	不銹鋼
5	減速機	英國ROTORK	10	出口管	結構鋼

產品特點

對撞消能設計，抗震動

套筒周長方向小孔均布，使水柱對撞消能，先進的水力設計，使水柱對撞發生在噴管的中心位置，水柱對撞后能量完全消除。

錐孔噴射，抗氣蝕能力強

特殊錐孔噴射設計，使水流經過錐體時加速，使氣蝕現象發生在閥門的中心，有效防止高壓差下氣蝕對閥門零部件的損壞現象。

可在線檢修和維護

閥門驅動部件均在套筒閘外部，且閥體兩側各有一個檢修人孔，閥門無需拆卸即可在線更換部件或清理垃圾。

外形尺寸請?jiān)斣兾宜炯夹g(shù)中心

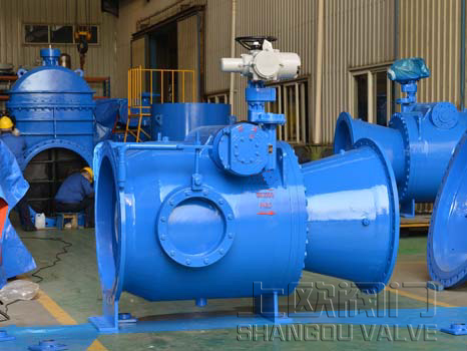

產品實物圖
